XINHY-CY503使用说明书 文档下载

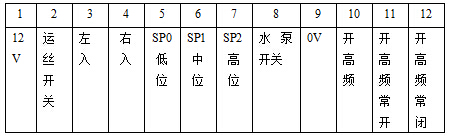

　　1.上板白色控制端口引脚定义:

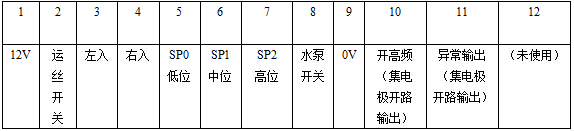

　　2.上板蓝色控制端口引脚定义:

3．下部绿色压线端子引脚定义

　　4．接通电源后约2秒钟上电继电器吸合,系统开始自检,自检通过后ERR指示灯点亮一下迅速熄灭,ERR继电器吸合一下迅速断开。

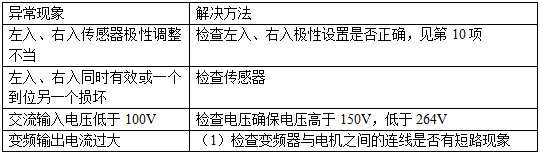

5．出现下表所列的异常现象时ERR指示灯点亮，ERR继电器吸合。待机时故障排除后ERR自动解除，运行时运丝和水泵立即停止，必须将“运丝开关”和“水泵开关”都与“0V”断开，排除异常后才能解除。

　　6．ERR指示灯熄灭时，“运丝开关”与“0V”闭合，运丝启动；断开时运丝停止，并进行直流刹车。“水泵开关”与“0V”闭合时，水泵继电器吸合，断开时水泵继电器释放。
7．蓝色控制端子的（10），（11），（12）接内部开高频继电器的一组触点，其中（10）接动触点，（11）接常开，（12）接常闭；（13）、（14）、（15）接内部异常继电器的一组触点，其中（13）接动触点，（14）接常开，（15）接常闭。

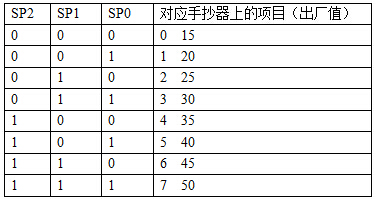

　　8．3根换刀信号与段速的对应关系：
在下表中相应的信号线与0V接通时记作0”，与0V断开时记作“1”。

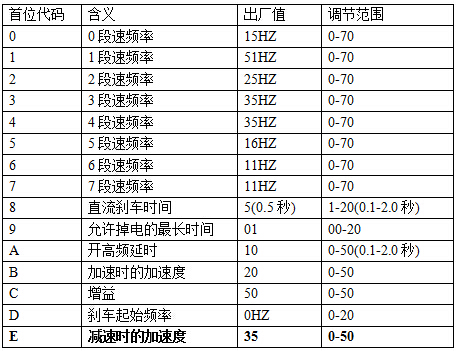

　　9．LED数码管代码的含义：

　　●按“ENTER键”使界面循环显示。
●“8直流刹车时间调整”决定变频器停机时速度降至刹车起始频率后直流刹车的执行时间。***小刹车时间为0.1秒. 数据每增加1，刹车时间约增加0.1秒。***大刹车时间2.0秒。
●“9允许掉电的***长时间”根据电网电压的稳定性调节,交流输入电压大于150V时认为已上电,电压低于100V时认为掉电。该数值为0时内部掉电检测不起作用,每增加1允许掉电的时间增加约50ms(毫秒)。
●“A开高频延时”决定变频器输出设定频率后延时开高频的时间。数据每增加1，延时约增加0.1秒。
●“B 加速时的加速度”可根据需要调节，数值越大，加速越快，应根据实际的机械特性调整。一般在10到30之间，出厂值为15，过大时加速反而变慢。
●“C 增益”用来调节运行时电机的力矩。当低速启动困难时应将该值适当加大。一般选<50。
●“D刹车起始频率”请将刹车起始频率设置为≤***低的段速值。停机时速度将先以“B”中设定的加速度降至“刹车起始频率”后进行直流刹车。
●“E减速时的加速度” 可根据需要调节，数值越大，减速越快，应根据实际的机械特性调整。一般在10到30之间，数值<7时可能导致掉电时刹不住车。
“B 加速时的加速度”和“E减速时的加速度”的调整要考虑丝筒换向机构的耐久性，换向速度太快会缩短换向机构（缓冲垫等）的寿命。

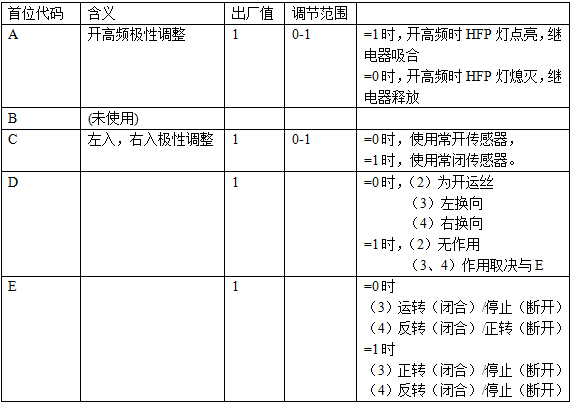

10．断开变频器供电等待LED数码管熄灭后，同时按下“MENU键”和“ENTER”键，重新上电，显示“A  00”或“A  01”后松开，即进入端口极性调整界面。

　　端口极性设置为0时表示该信号端与0V接通时有效，为1时表示该信号端与0V断开时有效。
D=00时,上板15针小型压线端子中第(2)脚为“开运丝”，当此脚与0V接通时，运丝启动，断开时运丝停止。第（3）脚直接接“左换向传感器”，第（4）脚直接接“右换向传感器”。
D=01时,上板15针小型压线端子中第(2)脚无作用。
D=01，E=00时，上板15针小型压线端子中第(3)脚为“运转（闭合）/停止（断开）” 控制线，第（4）脚为“反转（闭合）/正转（断开）”控制线
D=01，E=01时，上板15针小型压线端子中第(3)脚为“正转（闭合）/停止（断开）”控制线，第(4)脚为“反转（闭合）/停止（断开）”控制线
