使用重锤式断丝检测时接近开关的接法 文档下载

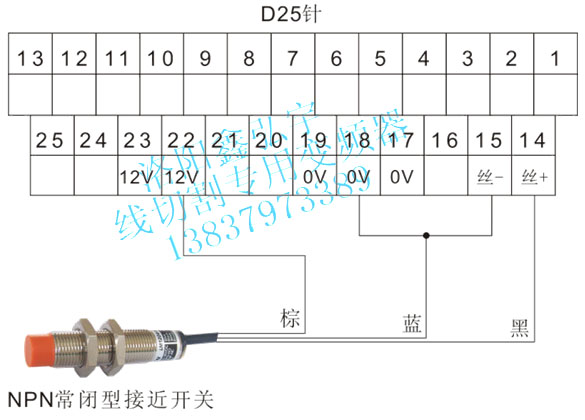

　　常闭型：如下图

　　1.将D25针“丝-”（ 15脚）与D25针0V（17、18、19脚）相接，（将断丝检测的电源与其它端口的电源共地）。

　　2.将接近开关蓝色线与D25针0V（17、18、19脚）相接。

　　3.棕色线接D25针12V（22、23脚）。

       4.接近开关黑色线接D25针丝+（14脚）

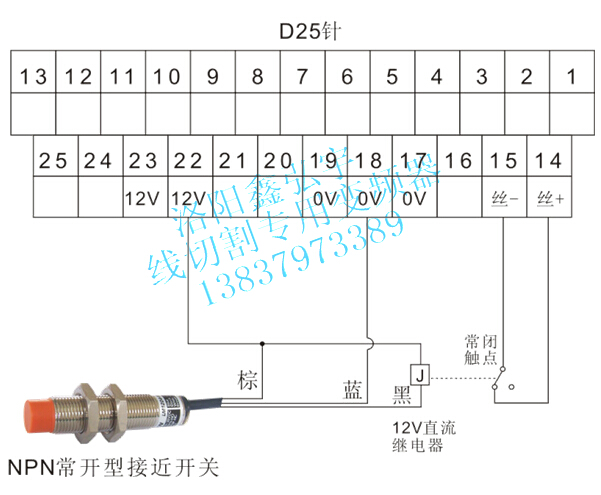

　　常开型：如下图

　　1.使用常开型接近开关时需要加一个继电器将常开改为常闭。

　　2．将接近开关蓝色线与D25针0V（17、18、19脚）相接。

　　3.棕色线接到D25针12V（22、23脚），再接到继电器线圈的***个脚上。

　　4.黑色线信号线接到继电器线圈的另一个脚上。
