不同型号的鑫弘宇线切割专用变频器所适用的丝筒电机接法 文档下载

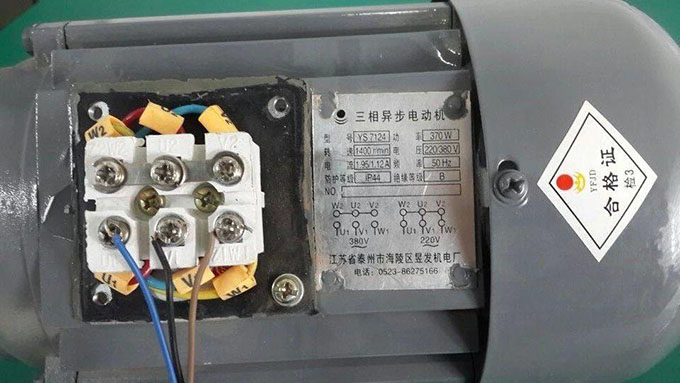

　　下图为丝筒电机Y形（380V）接法实物图，适用于BZ015，BZ125，BZJ19等BZ系列的鑫弘宇线切割专用变频器。

　　BZ型变频器请使用Y形（380V）接法，如果觉得换向慢可改为三角形，此时应将增益C值适当调小（15-25），以达到合适的换向速度且电机发热不严重为宜。
　　下图为丝筒电机三角形（220V）接法实物图，适用于BM087，BM093，BM101，SC063，SC065，SCM33，SCM51等带故障代码
　　显示的鑫弘宇线切割专用变频器。

　　BM型机出厂时的参数适用于三角形（220V）接法，这样能达到***好的性能，换向速度快，发热量小，变频器和电机的使用寿命长。如果电机经过维修后不能使用三角形接法时，可将参数3P5改为38，使用Y形（380V）接法，但这样没有三角形的换向速度快。使用BM系列机时，请尽量使用三角形（220V接法）。
